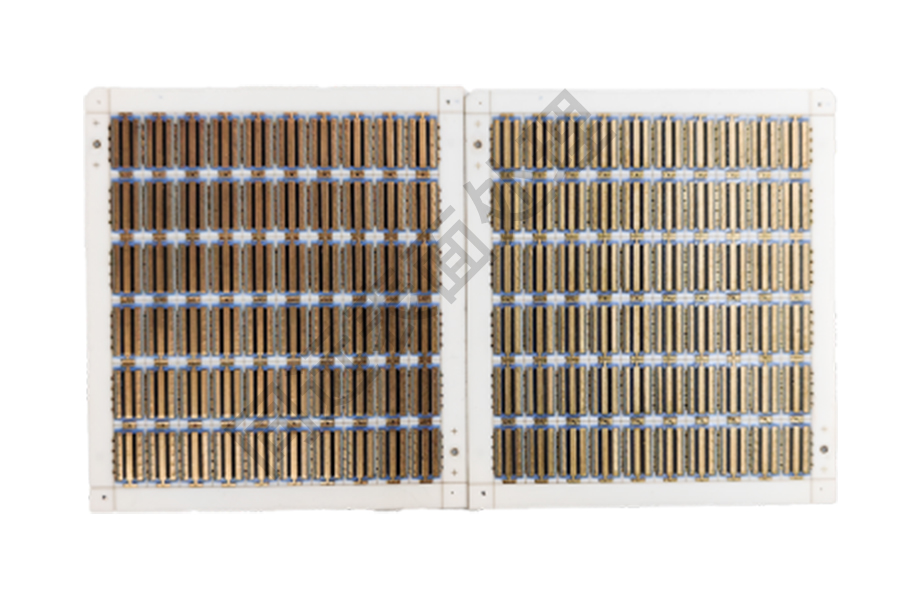

陶瓷基板为什么要镀金?在很多电子器件、功率模块、传感器、激光器、射频器件和半导体封装中，陶瓷基板并不是简单起到“托底”作用，它往往承担着绝缘、导热、承载线路、连接芯片和保证可靠性的任务。而在陶瓷基板表面进行镀金处理，则是为了提升导电性、焊接性、键合性能、抗氧化能力和长期稳定性。

　　很多人看到“镀金”两个字，第一反应是装饰，认为它只是让产品表面更好看。但在陶瓷基板领域，镀金更多是一种功能性表面处理。金层虽然薄，却直接影响后续焊接、封装、导通、信号传输和器件寿命。对于高可靠电子产品来说，陶瓷基板镀金不是可有可无的外观工艺，而是关系到性能和稳定性的关键环节。

　　陶瓷基板是一类以陶瓷材料为基础的电子基板，常见材料包括氧化铝陶瓷基板、氮化铝陶瓷基板、氧化锆陶瓷基板、氮化硅陶瓷基板等。它们具有良好的绝缘性能、耐高温性能、机械强度和尺寸稳定性，在电子封装和功率器件领域应用较多。

　　和普通树脂线路板相比，陶瓷基板更适合高温、高功率、高频率和高可靠场景。比如功率半导体模块需要快速散热，LED封装需要导热稳定，射频器件需要低损耗传输，传感器需要稳定支撑和绝缘隔离，这些场景都可能用到陶瓷基板。

　　陶瓷本身是绝缘材料，如果要在上面实现电路连接，就需要通过金属化工艺形成导电线路。镀金通常是在金属层基础上进一步处理，让表面更适合焊接、键合和长期使用。

　　二、陶瓷基板为什么要镀金?

　　陶瓷基板镀金的目的主要不是为了美观，而是为了改善表面性能。金具有良好的导电性、耐腐蚀性和抗氧化性，在电子行业中常用于高可靠连接区域。

　　首先，镀金可以提升焊接和连接可靠性。很多陶瓷基板后续要焊接芯片、引线、外壳或其他电子元件，如果表面容易氧化，焊接质量就会受到影响。金层相对稳定，不容易氧化，有利于保持表面可焊性。

　　其次，镀金有利于键合工艺。部分陶瓷基板需要进行金丝键合、铝丝键合或芯片贴装，金层表面状态会直接影响键合强度和接触稳定性。

　　再次，镀金可以提高耐腐蚀能力。在一些潮湿、高温、化学气氛或长期工作环境中，普通金属层可能发生氧化或腐蚀，而金层能提供更稳定的表面保护。

　　另外，镀金还能降低接触电阻，提升电信号传输稳定性。对于射频器件、微波组件和精密传感器来说，这一点尤其重要。

　　三、陶瓷基板镀金前为什么要先金属化?

　　陶瓷基板本身不导电，也不能像铜板、不锈钢那样直接电镀。因此，在镀金前通常要先完成陶瓷表面金属化。金属化层相当于在陶瓷和金层之间建立一层导电基础。

　　常见陶瓷金属化方式包括厚膜金属化、薄膜金属化、DBC覆铜、DPC电镀填铜、AMB活性金属钎焊等。不同工艺适合不同产品要求。

　　厚膜工艺常用于印刷银浆、钨浆、钼锰浆等金属浆料，再经过烧结形成导电图形。它成本相对可控，适合部分常规电路图形。

　　薄膜工艺通常通过溅射、蒸镀等方式形成金属层，线条精细，适合高精度、高频、高密度应用。

　　DBC、AMB等工艺则更多用于功率模块，重点关注导热、载流和可靠性。

　　镀金一般不是直接发生在陶瓷表面，而是发生在金属化线路或焊盘区域上。前面的金属化基础做得好不好，直接决定镀金层后期是否稳定。

　　四、陶瓷基板镀金常见工艺路线

　　陶瓷基板镀金的具体工艺路线，要根据基板材料、金属化方式、线路结构和使用要求来确定。常见方式有电镀金、化学镀金、镍金处理、局部镀金等。

　　电镀金需要基板表面具备导电图形，通过电流作用让金层沉积到指定区域。它适合对金层厚度有一定要求的产品，镀层可控性较好，但对前处理、导通方式和工装要求较高。

　　化学镀金不完全依赖外加电流，适合一些复杂结构或局部均匀性要求较高的产品。它常与化学镀镍配合使用，形成镍金层结构。

　　镍金工艺是陶瓷基板中比较常见的表面处理方式。镍层通常作为阻挡层和过渡层，金层则负责防氧化、提升可焊性和键合性能。镍层厚度、金层厚度、表面粗糙度都会影响后续使用效果。

　　局部镀金则适合只在焊盘、键合区、连接区或接触区做金层处理。这样可以控制成本，也能满足功能要求。因为金价较高，如果整板镀金并无必要，局部处理会更经济。

　　五、金层厚度是不是越厚越好?

　　很多客户在询问陶瓷基板镀金时，会直接问金层能做多厚。实际上，金层厚度并不是越厚越好，而要看产品用途。

　　如果只是为了防氧化和保持表面可焊性，金层可以相对较薄。如果需要进行金丝键合，金层厚度和纯度要求可能更高。如果是高可靠接触件或长期摩擦接触区域，可能需要更厚的硬金层。

　　金层太薄，可能保护能力不足，后续焊接或键合稳定性受影响。金层太厚，则会增加成本，也可能在某些焊接场景中带来脆性化风险。不同应用对金层厚度、镍层厚度、硬金或软金选择都有不同要求。

　　因此，陶瓷基板镀金不能只按“厚一点更好”来判断，而要根据焊接方式、键合方式、电性能要求、环境条件和成本预算综合确定。

　　六、软金和硬金有什么区别?

　　陶瓷基板镀金中，经常会遇到软金和硬金的选择。软金纯度较高，表面较软，通常更适合金丝键合、芯片封装等需要良好延展性和连接性的场景。硬金则通过加入少量其他元素提升硬度和耐磨性，更适合插拔、接触和耐磨要求较高的区域。

　　如果陶瓷基板主要用于芯片键合，通常更关注软金层的纯度、表面洁净度和键合强度。如果用于连接器接触或耐磨端子区域，则可能更关注硬金层的厚度和耐磨性。

　　选错金层类型，可能导致后续工艺出现问题。比如需要键合的区域如果采用不合适的硬金层，可能影响键合质量;需要耐磨接触的区域如果金层太软，可能容易磨损。因此，镀金方案必须和后续应用工艺配合。

　　七、陶瓷基板镀金对表面洁净度要求高

　　陶瓷基板镀金属于精细表面处理，前处理非常重要。基板表面如果有油污、氧化物、颗粒、残留药水或加工污染，就可能导致镀层发花、针孔、漏镀、附着力差等问题。

　　清洗、活化、微蚀、除油等环节看起来普通，却决定了最终镀层质量。尤其是细线路、微小焊盘、孔洞边缘和复杂图形区域，更容易出现处理不均匀的问题。

　　对于高端陶瓷基板来说，镀金后还要重视包装和存储。如果表面被手汗、灰尘、潮气或化学物污染，后续焊接和键合效果也会下降。因此，镀金完成不是结束，还要做好洁净包装、防潮保存和运输保护。

　　八、陶瓷基板镀金常见应用领域

　　在功率电子模块中，陶瓷基板承担导热和绝缘作用，镀金区域可用于焊接芯片、连接导线或提升表面稳定性。新能源汽车、电源模块、工业控制、光伏逆变器等领域都可能用到相关产品。

　　在LED封装中，陶瓷基板具有良好散热性能，镀金焊盘可以提高焊接可靠性和抗氧化能力，适合大功率LED和高可靠照明产品。

　　在射频和微波器件中，陶瓷基板镀金有助于降低接触电阻、提高信号稳定性，常见于通信、雷达、微波组件等应用。

　　在传感器和医疗电子中，陶瓷基板的绝缘性和稳定性较好，镀金层则有助于连接和长期可靠工作。

　　在激光器和光电子器件中，陶瓷基板镀金可用于芯片贴装、热管理和电连接，对表面质量要求较高。

　　九、镀金质量如何检测?

　　陶瓷基板镀金质量不能只靠肉眼判断。外观看起来金黄，并不代表性能合格。常见检测项目包括外观检查、镀层厚度测试、附着力测试、可焊性测试、键合强度测试、表面粗糙度测试、耐腐蚀测试和电阻测试等。

　　外观检查主要看是否有漏镀、发花、变色、针孔、划伤、污染和色差。镀层厚度测试用于确认金层和镍层是否符合设计要求。附着力测试可以判断镀层是否牢固。可焊性测试则关系到后续贴片、焊接和封装质量。

　　如果产品用于金丝键合，还要做键合拉力测试或剪切测试，确认连接强度是否达标。对于射频类产品，还可能关注表面一致性和电性能稳定性。

　　质量检测越完善，批量生产风险越低。尤其是用于高可靠行业的陶瓷基板，不能只靠经验判断。

　　十、陶瓷基板镀金容易出现哪些问题?

　　陶瓷基板镀金常见问题包括镀层脱落、漏镀、发花、针孔、色差、厚度不均、焊接不良、键合不牢、表面污染等。

　　镀层脱落多与前处理不充分、金属化层质量差、镍层结合力不足有关。漏镀可能与图形导通不良、遮蔽不当或电流分布不均有关。发花和色差可能与药水状态、清洗条件、表面污染或工艺参数有关。

　　焊接不良和键合不牢则不一定只和金层有关，也可能与金层厚度、镍层质量、表面洁净度、存储时间和后续工艺温度有关。

　　因此，出现问题时不能只看镀金环节，而要从陶瓷基板材料、金属化工艺、前处理、镀层结构、清洗干燥、包装存储和后续使用一起分析。

　　十一、选择陶瓷基板镀金厂家要注意什么?

　　选择陶瓷基板镀金加工厂家时，首先要看对方是否了解陶瓷基板工艺。陶瓷基板不是普通金属件，金属化层、线路图形、材料种类和后续封装要求都更复杂。如果厂家只按普通五金镀金方式处理，可能难以满足电子级要求。

　　其次要看镀层控制能力。金层厚度、镍层厚度、均匀性、表面粗糙度、附着力和洁净度，都需要稳定控制。尤其是批量生产时，不能只看样品漂亮，还要看批次一致性。

　　还要看检测能力。是否能提供厚度测试、附着力测试、可焊性测试、外观检验和包装规范，会影响客户后续使用。

　　最后要看沟通能力。陶瓷基板镀金往往需要根据产品用途确定工艺方案，厂家要能理解客户后续是焊接、键合、导电接触还是耐腐蚀使用，才能给出合适建议。

　　十二、陶瓷基板镀金的发展趋势

　　随着新能源、半导体、通信、光电子和高端装备行业发展，陶瓷基板对镀金工艺的要求会越来越高。未来陶瓷基板镀金会更重视精细线路、更高可靠性、更低缺陷率和更稳定的批量控制。

　　一方面，功率器件对散热和可靠性要求提升，会推动陶瓷基板在更多领域应用;另一方面，射频、高频和精密传感器对表面质量要求更高，也会提升镀金工艺门槛。

　　同时，金材料成本较高，企业也会更关注局部镀金、薄金控制、替代镀层和工艺优化。如何在满足性能的同时控制成本，会成为很多厂家需要考虑的问题。
